如何將31M字節的用戶工程壓縮到13M字節

分享到：

點擊次數：更新時間：2023-02-08 16:41:28 【打印此頁】【關閉】

導讀：

客戶原先使用了一款SDWe串口屏，分辨率為800x480、內存為128M字節。現重新選用了一款SDWb串口屏，分辨率同為800x480、內存為16M字節?？蛻粝Ｍ軐⒃仍O(shè)計好的SDWe界面工程直接用到新選的SDWb串口屏上。本文敘述了界面工程的轉換方法，分析解決了轉換過程中出現的內存超限的問題。

二、壓縮界面工程的素材文件

下文將以該客戶界面工程為例，討論如何壓縮用戶界面工程里的素材文件。該用戶界面工程素材文件主要有背景圖片、圖標、字庫三部分組成，如表1所示。

表1 用戶工程素材文件

2.1 圖片文件壓縮

由表1可以看出，該用戶界面工程中，圖片數量很多，201張圖片、總共有27.9M字節。界面工程添加的圖片全部是jpg格式。圖片壓縮采用VGUS2022中自帶的圖片壓縮工具。

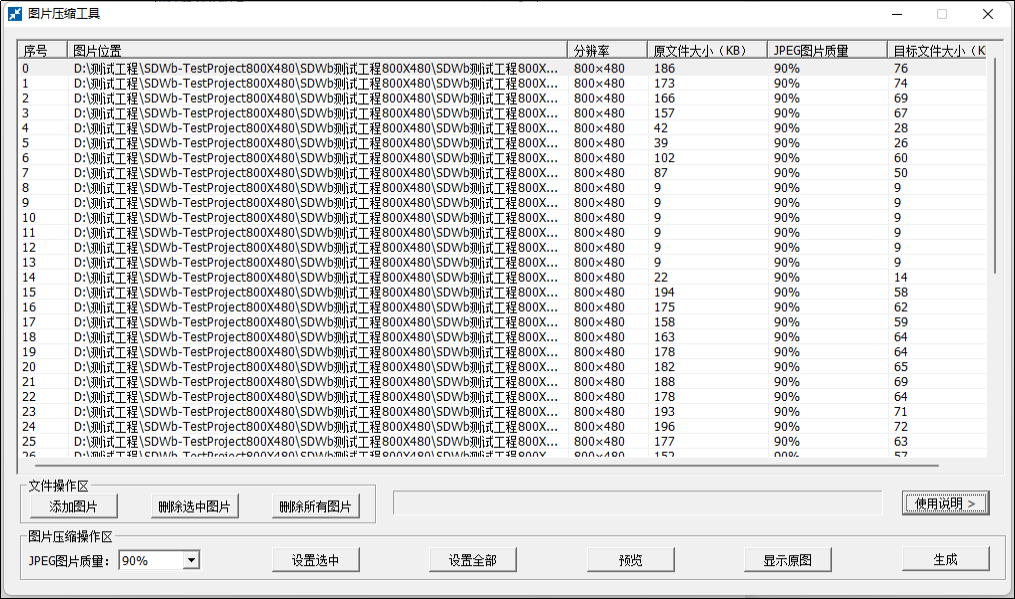

點擊“VGUS2022開發工具->工具->圖片壓縮工具”，打開圖片壓縮工具，如圖3。

圖3 圖片壓縮工具

點擊待“添加圖片”按鈕，把需要壓縮的圖片添加進來，之后在左下角“jpeg圖片質量”下拉菜單中選擇一個質量百分比，百分比數值越小，圖片壓縮效率越高，圖片質量越低。

點擊“生成”按鈕，得到壓縮后的jpg格式的圖片。該例中，圖片質量設置為90%，27.9M字節的原始圖片文件，壓縮后為11.2M字節。

在生成壓縮圖片前，可通過“預覽”和“顯示原圖”對比一下圖片質量，從而更好選擇適合自己的圖片質量百分比。

得到壓縮了的jpg圖片后，再通過“VGUS2022開發工具”左側文件列表窗口，用壓縮了的jpg圖片替換原始圖片即可。

2.2 圖標文件壓縮

該案例中，圖標文件用戶使用的是bmp格式，共137個圖標，合計2.39M字節。

對于SDWb系列串口屏，如果添加bmp格式的圖標，在編譯的時候，會自動將圖標文件進行無損壓縮。該案例中，2.39M字節的原始圖標文件，壓縮后的大小為54.5K字節。自動壓縮效率與圖標色彩豐富程度有關，圖標色彩單一則壓縮效率高，反之則壓縮效率低。該案例中多數圖標色彩較為單一，所以壓縮效率非常高。

2.3 字庫文件壓縮

該案例中，用戶添加了一個2.92M字節的32點陣GB2312漢字庫。字庫壓縮采用VGUS2022中自帶的點陣字庫生成工具。

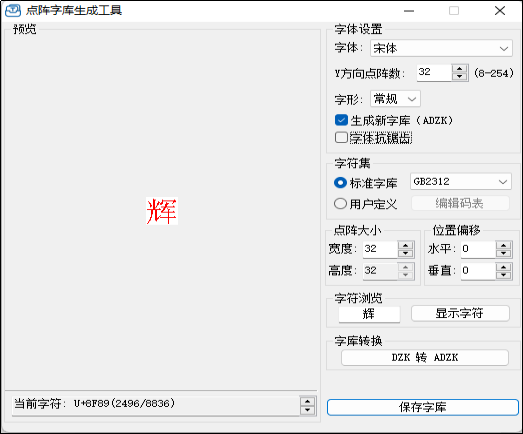

點擊“VGUS2022開發工具->工具->點陣字庫生成工具”，打開點陣字庫生成工具，如圖4所示。

圖4 點陣字庫生成工具

在圖4中，根據字庫點陣大小、字體、編碼等參數，進行正確設置，提取符合要求的新字庫文件。勾選“生成新字庫ADZK”，則生成壓縮格式的ADZK字庫文件。否則，生成不帶壓縮的DZK字節文件。

為了減小ADZK字節文件，不要勾選“字體抗鋸齒”選項，該選項會使ADZK字庫文件大幅增大。

該案例中用戶使用字庫為宋體、32點陣、GB2312編碼，根據上述參數，勾選“生成新字庫ADZK”，生成了新的帶壓縮的ADZK字庫，字庫大小為2M字節。

除了使用上述方法生成新的帶壓縮的ADZK字庫外，還可以直接將現有的DZK字庫轉換為帶壓縮的ADZK字庫。點擊圖5左下角“DZK轉ADZK”可以實現該功能。

得到壓縮格式的ADZK字庫后，再通過“VGUS2022開發工具”左側文件列表窗口中，用新生成的ADZK字庫替換原DZK即可。

三、編譯生成工程文件

根據上述方法，對圖片和字庫素材文件進行壓縮，并將原圖片和字庫文件進行替換后，重新進行編譯，編譯結果如圖5所示。重新生成的工程文件大小為13.46M字節。

圖5 壓縮后的編譯結果

綜上所述，本案例中成功將31.14M字節的用戶工程，壓縮到13.46M字節，解決了內存超限問題，滿足了用戶設計需求。

點擊下載原文。
